Aislamiento de Reactores Industriales: Principios, Materiales y Criterios

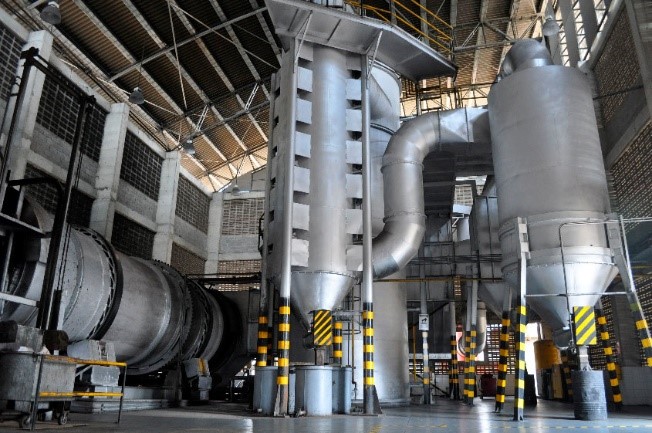

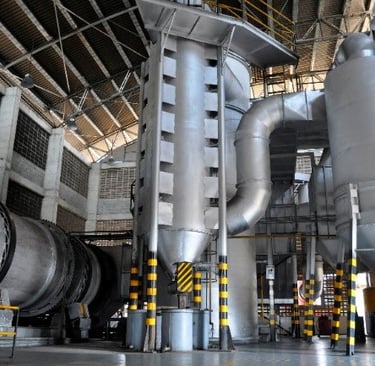

1. Importancia del Aislamiento Térmico en Reactores

Los reactores operan en condiciones extremas de temperatura, presión y transferencia de calor. Un diseño de aislamiento adecuado permite:

1.1 Optimización energética

Un reactor sin aislamiento puede perder entre el 20 % y el 35 % de su energía térmica. El aislamiento reduce pérdidas y mejora la eficiencia del sistema de calentamiento o enfriamiento.

1.2 Control de temperatura del proceso

Una temperatura estable mejora:

• la tasa de reacción,

• la selectividad,

• la conversión del reactivo,

• la calidad del producto final.

1.3 Seguridad industrial

Superficies por encima de 70 °C representan riesgo térmico para el personal. El aislamiento reduce la temperatura superficial y cumple con normativas de seguridad.

1.4 Protección de equipos y estructuras

Evita fatiga térmica, condensación, corrosión bajo aislamiento (CUI) y pérdida prematura de recubrimientos.

2. Factores Clave del Diseño de Aislamiento en Reactores

El diseño profesional considera:

2.1 Temperatura de operación del reactor

Según la industria, los reactores pueden operar desde –20 °C hasta más de 800 °C.
Este valor determina qué material aislante se puede utilizar.

2.2 Tipo de transferencia de calor

Los reactores pueden tener:

• chaquetas de calentamiento,

• serpentines internos,

• fluidos térmicos (aceites, vapor, sales fundidas),

• zonas de alta variación térmica.

2.3 Ambiente externo

Ambientes corrosivos, húmedos o de atmósfera salina (como en plantas cercanas al mar) exigen recubrimientos metálicos específicos.

2.4 Mantenimiento y accesibilidad

En reactores con instrumentación, bridas, bocas de acceso y válvulas de seguridad, se recomienda aislamiento desmontable.

3. Materiales más utilizados en el Aislamiento de Reactores

Aislatérmicos Naval e Industrial trabaja con materiales certificados de alta resistencia para aplicaciones industriales. Los más comunes son:

3.1 Lana Mineral de Roca (Rockwool)

Rango térmico: hasta 1177 °C
Formato: mantas, paneles o colchonetas amarradas con malla metálica.

Ventajas:

• Excelente desempeño térmico y acústico.

• Estabilidad dimensional.

• No combustible.

• Ideal para reactores y hornos de alta temperatura.

3.2 Fibra Cerámica (Kaowool)

Rango térmico: 1260 °C – 1400 °C
Formato: manta, placa o papel cerámico.

Aplicación:
Reactores de alta temperatura, hornos, procesos metalúrgicos.

3.3 Fibra de Vidrio Industrial

Rango térmico: hasta 550 °C
Formato: mantas, paneles rígidos, colchonetas.

Ideal para:
Reactores de temperatura media y sistemas con recubrimiento exterior metálico.

3.4 PIR / PUR (para reactores refrigerados)

Cuando los reactores trabajan a baja temperatura (enfriamiento, fermentación, crioprocesos), el aislamiento debe evitar condensación.

Ventajas:

• Baja conductividad térmica.

• Control de humedad.

• Excelente para temperaturas entre –30 °C y +80 °C.

3.5 Chaquetas térmicas desmontables

Utilizadas en:

• válvulas del reactor,

• indicadores,

• instrumentación,

• bridas,

• puntos de mantenimiento.

Materiales típicos:

• fibra de vidrio,

• tela siliconada,

• sílice para alta temperatura.

3.6 Cladding metálico (envolturas)

Para proteger los materiales aislantes.
Materiales: aluminio, acero galvanizado, acero inoxidable.

4. Configuración típica de un sistema de aislamiento para reactores

Un diseño estándar profesional se compone de:

Capa 1 – Aislante principal

Lana mineral o fibra cerámica según temperatura.

Capa 2 – Barrera de vapor o aluminio reforzado

Evita acumulación de humedad y corrosión bajo aislamiento.

Capa 3 – Envoltura metálica (cladding)

Aluminio para interior / Galvanizado o inoxidable para ambientes corrosivos.

Capa 4 – Accesorios especiales

• soportes aislados

• chaquetas desmontables

• juntas selladas

• codos y carcasas metálicas

• cerramientos modulares

5. Cálculo del espesor: Consideraciones de Ingeniería

El cálculo de espesor depende de:

• temperatura interna,

• área expuesta,

• coeficiente de convección,

• material aislante,

• temperatura superficial objetivo.

Ejemplo:
Para un reactor a 220 °C, con lana mineral de 80 mm, se puede reducir la temperatura superficial a aprox. 45–50 °C, cumpliendo normativa de seguridad.

Los programas más usados:

• ASTM C680

• ISO 12241

• Software de gestión térmica industrial

6. Corrosión Bajo Aislamiento (CUI)

La CUI es uno de los riesgos mayores en reactores aislados.
Prevención:

• uso de barreras de vapor,

• diseño de drenajes,

• recubrimientos epóxicos,

• selección adecuada de cladding,

• inspecciones periódicas.

7. Beneficios medibles del aislamiento técnico en reactores

• Reducción de pérdidas térmicas: 13–38 %

• Incremento de eficiencia energética: 7–18 %

• Disminución del consumo de vapor o fluido térmico

• Cumplimiento de seguridad industrial

• Mayor estabilidad del proceso

• Menor fatiga térmica del reactor

• Extensión de vida útil del equipo

8. Conclusión

El aislamiento térmico de reactores es un componente crucial para la operación eficiente, segura y económicamente viable de procesos industriales. Elegir los materiales adecuados, diseñar la estructura de capas correctamente y realizar una instalación profesional puede representar ahorros significativos y mejoras de rendimiento en cualquier planta.

Aislatérmicos Naval e Industrial cuenta con experiencia comprobada en aislamiento de reactores para industrias químicas, navales, petroquímicas, farmacéuticas y alimentarias, aplicando materiales certificados y metodologías de ingeniería conforme a estándares internacionales.

El aislamiento térmico en reactores industriales es un componente crítico para garantizar la eficiencia energética, la seguridad operacional y la estabilidad de los procesos químicos. Reactores diseñados para síntesis, polimerización, fermentación, cracking, refinación o conversión térmica requieren control estricto de temperatura, y un sistema de aislamiento apropiado permite reducir pérdidas de calor, mantener perfiles térmicos estables y proteger al personal de exposición a superficies calientes.

Este artículo presenta los fundamentos técnicos, los materiales más utilizados y los criterios de ingeniería aplicados al aislamiento térmico de reactores en la industria química, petroquímica, farmacéutica y alimentaria.
